Cisco PoE là gì? Tìm hiểu cơ chế cấp nguồn, cách chọn switch và triển khai

Khi số lượng camera, Access Point hay điện thoại IP tăng lên, việc bố trí nguồn điện riêng cho từng vị trí dễ khiến quá trình lắp đặt trở nên phức tạp. Cisco PoE giúp đơn giản hóa việc triển khai thiết bị mạng, song hiệu quả thực tế còn phụ thuộc vào cơ chế cấp nguồn và dòng switch được lựa chọn. Hiểu đúng những yếu tố này sẽ giúp quá trình xây dựng hệ thống mạng hạn chế các vấn đề phát sinh khi đưa vào sử dụng.

Cisco PoE là gì?

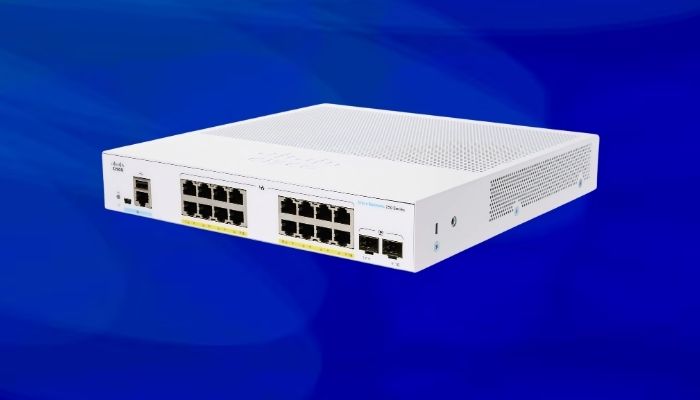

Cisco PoE (Power over Ethernet) là công nghệ cho phép switch truyền dữ liệu và điện năng đến thiết bị đầu cuối qua cùng một cáp Ethernet. Nhờ đó, các thiết bị như điện thoại IP, Access Point Wi-Fi hay camera mạng không nhất thiết phải bố trí thêm đường điện riêng tại vị trí lắp đặt.

Trên các dòng switch hỗ trợ PoE, cổng mạng vừa đảm nhận kết nối dữ liệu vừa cấp nguồn cho thiết bị nhận điện (PD). Cisco sử dụng các chuẩn PoE theo IEEE như 802.3af, 802.3at, 802.3bt và đồng thời phát triển một số công nghệ cấp nguồn riêng như UPOE cho các thiết bị cần mức công suất cao hơn.

Cisco PoE cấp nguồn cho thiết bị như thế nào?

Trong một kết nối Cisco PoE, switch đóng vai trò PSE (Power Sourcing Equipment), còn thiết bị nhận điện là PD (Powered Device). PSE chịu trách nhiệm đưa điện năng vào đường truyền, trong khi PD tiếp nhận nguồn để vận hành. Quy trình này diễn ra tuần tự qua ba bước:

1. Phát hiện thiết bị: Switch kiểm tra cổng kết nối để nhận diện PD có hỗ trợ PoE hay không. Nếu thiết bị không đáp ứng điều kiện cần thiết, nguồn sẽ không được truyền đi.
2. Xác định mức cấp nguồn: Sau khi nhận diện PD, switch xác định mức điện năng cần thiết dựa trên chuẩn PoE và cơ chế cấp nguồn được hỗ trợ. Bước này hạn chế tình trạng cấp nguồn không đúng yêu cầu của thiết bị.
3. Truyền điện và dữ liệu: Khi quá trình kiểm tra hoàn tất, switch cấp điện cho PD qua cáp Ethernet đồng thời duy trì kết nối dữ liệu mạng.

Các chuẩn và công nghệ Cisco PoE phổ biến

Cisco PoE sử dụng các chuẩn cấp nguồn của IEEE cùng một số công nghệ do hãng phát triển riêng. Mỗi loại có giới hạn công suất và phạm vi thiết bị hỗ trợ khác nhau nên cần đối chiếu giữa switch và thiết bị đầu cuối trước khi triển khai.

Chuẩn/công nghệ	Tiêu chuẩn	Công suất tối đa tại PSE	Thiết bị được hỗ trợ
PoE	IEEE 802.3af, Type 1	15,4W	Điện thoại IP, camera mạng, access point cơ bản
PoE+	IEEE 802.3at, Type 2	30W	Access point, camera và thiết bị cần công suất cao hơn
PoE++	IEEE 802.3bt, Type 3	60W	Thiết bị mạng và đầu cuối cần công suất cao
4PPoE	IEEE 802.3bt, Type 4	90W	Thiết bị cần mức cấp điện cao
Cisco UPOE	Công nghệ riêng của Cisco	60W	Một số thiết bị Cisco và thiết bị tương thích

Qua bảng trên, có thể thấy tên gọi của từng chuẩn Cisco PoE không đơn thuần dùng để phân biệt mức cấp điện. Đằng sau mỗi chuẩn là một thế hệ công nghệ khác nhau, kéo theo những thay đổi về cách cấp nguồn và phạm vi ứng dụng trên hệ thống mạng.

Một số dòng switch Cisco hỗ trợ PoE

Các chuẩn PoE ở trên được Cisco tích hợp trên nhiều dòng switch Catalyst, nhưng nhưng cấu hình cấp nguồn và PoE budget thay đổi theo từng series, model và bộ nguồn. Bảng dưới đây giới thiệu một số dòng tiêu biểu theo định hướng sử dụng và tùy chọn tương ứng.

Dòng switch	Định hướng sử dụng	Khả năng PoE
Cisco Catalyst 9200 Series	Mạng access tại chi nhánh và doanh nghiệp	PoE+, một số phiên bản công suất cao
Cisco Catalyst 9300 Series	Mạng access doanh nghiệp, campus	PoE+, UPOE, UPOE+
Cisco Catalyst 9400 Series	Hệ thống access dạng modular	PoE, UPOE, UPOE+ theo line card

Xem thêm: Switch Cisco Là Gì? Thiết Bị Chuyển Mạch Mạng Được Nhiều Doanh Nghiệp Lựa Chọn

Tiêu chí chọn switch Cisco PoE

Chọn switch Cisco PoE không chỉ dựa vào số lượng cổng. Người dùng cần xác định số thiết bị nhận nguồn, nhu cầu điện của từng thiết bị, tổng PoE budget và băng thông cần thiết cho toàn hệ thống.

Xác định số thiết bị cần cấp nguồn

Trước tiên, bạn hãy thống kê số lượng Access Point, điện thoại IP, camera và các thiết bị mạng dự kiến kết nối qua PoE. Danh sách này là cơ sở để xác định số cổng PoE cần dùng và dự trù nhu cầu mở rộng.

Nếu hệ thống hiện có 20 thiết bị nhưng dự kiến bổ sung thêm 5 - 10 kết nối, switch nên có đủ cổng dự phòng cho giai đoạn phát triển tiếp theo. Cách tính này hạn chế việc phải đổi switch mới chỉ vì số lượng cổng không còn đủ.

Tính công suất của từng thiết bị

Mỗi thiết bị kết nối với Cisco PoE có mức tiêu thụ điện khác nhau. Điện thoại IP thường cần ít điện hơn Access Point hiệu năng cao, trong khi camera có đèn hồng ngoại hoặc nhiều tính năng bổ sung có thể tiêu thụ nhiều điện hơn.

Do đó, bạn hãy ghi nhận mức điện mà từng thiết bị yêu cầu rồi cộng lại để ước tính tổng công suất cần cấp cho toàn bộ hệ thống. Nếu hệ thống dự kiến mở rộng, bạn cũng nên tính dư một phần công suất để tránh thiếu nguồn về sau.

Kiểm tra PoE budget

PoE budget là tổng mức điện mà switch có thể phân bổ cho các cổng PoE. Giá trị này thay đổi theo từng model và cấu hình bộ nguồn, nên hai switch cùng có 24 hoặc 48 cổng PoE vẫn có thể cung cấp tổng công suất khác nhau.

Khi chọn Cisco PoE, hãy đối chiếu PoE budget với tổng công suất mà các thiết bị cần sử dụng. Nếu mức điện dự kiến vượt quá PoE budget, switch sẽ không thể cấp nguồn cho toàn bộ thiết bị cùng lúc dù số lượng cổng vẫn còn đủ.

Xem xét tốc độ và uplink

Switch không chỉ cấp nguồn mà còn truyền dữ liệu từ các thiết bị đầu cuối về mạng nội bộ và hệ thống máy chủ. Khi mạng có nhiều thiết bị truyền tải dữ liệu lớn, tốc độ của cổng mạng và đường uplink cần được tính toán để tránh làm giảm hiệu suất kết nối.

Nếu nhiều cổng downlink cùng truyền dữ liệu qua một đường uplink có băng thông thấp, lưu lượng dễ bị dồn tại điểm kết nối này và gây nghẽn mạng. Do đó, khi chọn switch Cisco PoE, cần kiểm tra cả tốc độ cổng lẫn băng thông uplink để đảm bảo khả năng truyền tải theo quy mô hệ thống.

Những lưu ý khi triển khai Cisco PoE

Đằng sau một kết nối PoE tưởng chừng đơn giản là cả một bài toán về thiết bị, đường truyền và điều kiện triển khai. Việc nắm rõ những điểm này ngay từ đầu sẽ giúp hệ thống được xây dựng sát với nhu cầu thực tế.

• Kiểm tra chuẩn Cisco PoE giữa switch và thiết bị: Switch và PD cần hỗ trợ cơ chế cấp nguồn tương thích. Nếu thiết bị yêu cầu mức điện cao hơn giới hạn của switch, thiết bị có thể không nhận đủ điện để sử dụng toàn bộ chức năng.
• Chọn cáp Ethernet đúng yêu cầu: Cáp Ethernet không chỉ truyền dữ liệu mà còn đảm nhận việc cấp nguồn cho thiết bị. Vì vậy, loại cáp và chất lượng đường truyền cần được lựa chọn theo chuẩn PoE và mức công suất của hệ thống, đặc biệt với các triển khai sử dụng IEEE 802.3bt.
• Tính đến khoảng cách đường truyền: Khoảng cách giữa switch và PD là một yếu tố cần tính đến để hạn chế suy hao trên đường cáp. Do đó, bạn nên xem xét giới hạn của chuẩn Ethernet, loại cáp và điều kiện lắp đặt để xác định phạm vi kết nối phù hợp.
• Dự trù công suất cho giai đoạn mở rộng: Khi tính PoE budget, không nên chỉ dựa trên nhu cầu của các thiết bị đang kết nối. Nếu dự kiến mở rộng hệ thống trong thời gian tới, switch nên có phần công suất dự phòng để cấp nguồn cho các thiết bị lắp thêm mà không cần nâng cấp hoặc thay mới thiết bị.

Câu hỏi thường gặp về Cisco PoE

Trong quá trình tìm hiểu về Cisco PoE, người đọc có thể gặp một số vấn đề cần được giải thích rõ hơn. Phần câu hỏi thường gặp dưới đây sẽ tổng hợp những nội dung phổ biến để việc tra cứu thông tin trở nên thuận tiện hơn.

Cisco PoE có cần dây nguồn riêng cho thiết bị đầu cuối không?

Thiết bị hỗ trợ PoE không cần dây nguồn riêng vì điện năng được truyền từ switch đến thiết bị qua cáp Ethernet. Cách triển khai này giảm số lượng dây cần bố trí tại vị trí lắp đặt, trong khi kết nối mạng vẫn được duy trì trên cùng đường truyền.

PoE và PoE+ khác nhau thế nào?

Cisco PoE theo chuẩn IEEE 802.3af có mức công suất 15,4W tại PSE, trong khi PoE+ theo IEEE 802.3at nâng con số này lên 30W. Vì vậy, PoE+ mở rộng phạm vi thiết bị đầu cuối có thể sử dụng nguồn qua Ethernet, đặc biệt với những thiết bị tiêu thụ điện nhiều hơn.

Switch Cisco PoE có cấp nguồn cho thiết bị khác hãng không?

Switch Cisco vẫn có thể cấp nguồn cho thiết bị khác hãng nếu cả hai cùng hỗ trợ một chuẩn PoE quốc tế tương thích. Với một số thiết bị Cisco đời cũ sử dụng chuẩn PoE độc quyền, khả năng tương thích với sản phẩm khác hãng sẽ phụ thuộc vào từng model.

Làm sao biết switch Cisco có hỗ trợ PoE?

Để biết Switch Cisco có hỗ trợ PoE hay không, bạn có thể kiểm tra tên model, thông số kỹ thuật hoặc datasheet của sản phẩm. Bạn nên chú ý đến số cổng PoE, chuẩn PoE được hỗ trợ và tổng PoE budget để biết thiết bị có thể cấp nguồn ở mức nào.

Kết luận

Cisco PoE không chỉ phụ thuộc vào chuẩn cấp nguồn mà còn liên quan trực tiếp đến cách chọn switch và tổ chức hạ tầng mạng. Khi công suất, số lượng cổng, tốc độ kết nối và điều kiện lắp đặt được tính toán ngay từ đầu, hệ thống sẽ vận hành nhất quán hơn và giảm rủi ro khi mở rộng.

Nếu bạn đang tìm kiếm thiết bị chính hãng, Topway là địa điểm đáng tham khảo với đa dạng sản phẩm và thông tin rõ ràng. Đội ngũ Topway sẵn sàng hỗ trợ bạn tìm hiểu và lựa chọn thiết bị theo nhu cầu thực tế.
